Détails sur le produit:
Conditions de paiement et expédition:
|
Media: | L'eau | température: | La température ordinaire |
---|---|---|---|
Type: | Direct | Matériau: | Acier inoxydable |
Forme de connexion: | Bride | Pression: | Pression ordinaire |
Actuateur: | Manuel | Surface de joint: | Vanne à coin |
Position de fil de valve Rod: | Soupape à vanne extérieure | Utilisation: | Règlement |
la norme: | Norme ANSI | Application: | L'utilisation industrielle, arrosent l'utilisation industrielle, utilisation de ménage |
Type de connexion: | Le rf a bridé ou Rtj a bridé | Spécification: | 1/2 » - 48" (Dn15-Dn1200) |
Surligner: | rising gate valve,resilient seated gate valve |

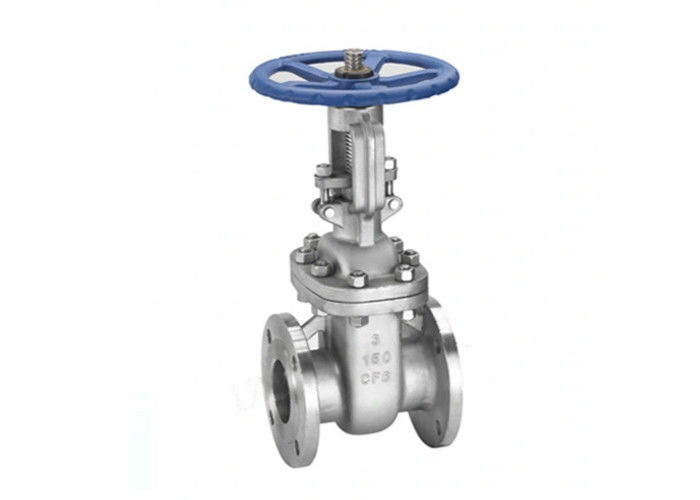

316L 150LB a bridé les soupapes à vanne en hausse de tige de soupapes à vanne
Description de fonction :
La soupape à vanne est une valve que le plat de valve déplace le long de la direction verticale dans la canalisation.
Avantages de soupape à vanne :
résistance du fluide 1.Small
le couple 2.The pour s'ouvrir et fermant est petit, ainsi il est facile de s'ouvrir et se fermer.
le sens d'écoulement 3.The moyen n'est pas restreint, et il ne touche pas à l'écoulement et ne réduit pas la pression de la canalisation.
4. Structure courte de longueur
5. Bonne représentation de scellage
6. Forme simple, bonne moulant le processus, très utilisé
Application :
La température applicable : ºC ≤425
Matériaux principaux : WCB/CF8/CF8M/CF3/CF3M
Milieu applicable : Milieu d'eau/huile/gaz/causticité
Estimation de pression : PN10-PN100, 150LB-1500LB
Classe de grandeur : 1/2 » | 48" (DN15-DN1200)
Matériel principal :
ARTICLE | PARTIE | MATÉRIEL | ||
1 | Corps | CF8M/CF3M | CF8/CF3 | WCB |
2 | Disque | CF8M/CF3M | CF8/CF3 | WCB |
3 | Écrou | A194-8 | ||
4 | Garniture | 304+Graphite | ||
5 | Boulon | A194-8 | ||
6 | Capot | CF8M/CF3M | CF8/CF3 | WCB |
7 | Emballage de tige | PTFE | ||
8 | Pin accrochant | 304 | ||
9 | Boulon d'oeil | 304 | ||
10 | Écrou | A193-B8 | ||
11 | Douille | Laiton | ||
12 | Poignée de roue | FCD | ||
13 | Écrou de tige | 304 | ||
14 | Glande | 304 | ||
15 | Tige | 304 | 304 | F6A |
16 | Glande | 304 |
