Détails sur le produit:
Conditions de paiement et expédition:
|
Pression: | Pression ordinaire | Application: | tamis de y |
---|---|---|---|
Connexion: | Bride | Écran: | SS304, SS316 |
Matériau: | acier inoxydable, acier au carbone | Taille: | DN15~DN900, 1/2 » - 36" |
Surligner: | flanged y type strainer,pipeline y strainers |

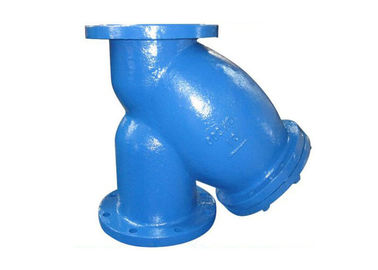

Tamis de l'approbation Y de Wras de tamis de Y
Matériel de corps : Fer malléable, fonte, acier au carbone, acier inoxydable
Écran : SS304, SS316.
Garniture : EPDM/NBR ou graphite
Type : Tamis de Y, tamis de panier
Milieu applicable : L'eau, pétrole, gaz, nourriture, produit chimique, milieu corrosif.
Norme de conception : ANSI/BS/DIN/JIS
Taille : DN15~DN900, 1/2 » - 36"
Pression d'utilisation : PN10, PN16, PN25, PN40, PN63
NON. | NOM DE PARTIE | MATÉRIEL | |||
1 | Corps | Fonte/Iron/CS/SS malléable | |||
2 | Écran | SS304/SS316 | |||
3 | Boulon | Steel/SS galvanisé A2-70 | |||
4 | Garniture | EPDM, BUNA ou graphite | |||
5 | Capot | CI/DI/CS/SS | |||
6 | Prise | Iron/SS malléable |
Dimensions (unité : millimètre)
“DN | L | D | D1 | D2 | b | f | n-ød |
50 | 220 | 165 | 125 | 99 | 20 | 3 | 4-ø19 |
65 | 273 | 185 | 145 | 118 | 20 | 3 | 8-ø19 |
80 | 292 | 200 | 160 | 132 | 22 | 3 | 8-ø19 |
100 | 352 | 235 | 190 | 156 | 24 | 3 | 8-ø23 |
125 | 416 | 270 | 220 | 184 | 26 | 3 | 8-ø28 |
150 | 470 | 300 | 250 | 211 | 26 | 3 | 8-ø28 |
200 | 543 | 360 | 310 | 274 | 30 | 3 | 12-ø28 |
250 | 660 | 425 | 370 | 330 | 32 | 3 | 12-ø31 |
300 | 762 | 485 | 430 | 389 | 32 | 4 | 16-ø31 |
350 | 980 | 555 | 490 | 448 | 36 | 4 | 16-ø34 |
400 | 1100 | 620 | 550 | 503 | 38 | 4 | 16-ø37 |
450 | 1200 | 670 | 600 | 548 | 40 | 4 | 20-ø37 |
