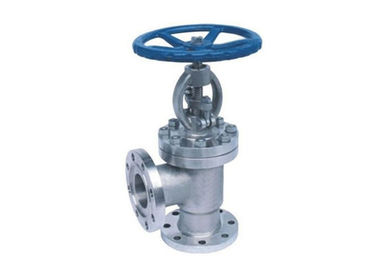

Type construction en hausse d'OS Y de capot boulonnée par tige de robinet d'arrêt sphérique d'angle

Type construction en hausse d'OS Y de robinet d'arrêt sphérique d'angle de capot boulonnée par tige

• Matériel de valve d'angle : Acier de fonte, fonte et acier inoxydable.

• Taille de valve d'angle : 1/2inch (DN15) - 20 pouces (DN500)

• Pression de valve d'angle : 150LB (PN10) - 1500LB (PN250)

• Type de connexion : Bride (FF, rf, FM, RTJ) BW, commutateur

• Genre de commande : Clé, vitesse, déclencheurs électriques et actionneurs pneumatiques

• Température de fonctionnement : -100℃ - 600℃

• Milieu de fonctionnement : l'eau, gas, pétrole, acide sulfurique et acide chlorhydrique

Le robinet d'arrêt sphérique d'angle ont le nom d'anthère est soupape d'arrêt d'angle, OS et type de Y, tige en hausse, conception boulonnée de capot
Les robinets d'arrêt sphériques d'angle de notre société sont vis extérieure, tige en hausse, cnstruction boulonné de capot, les fils sont à partir de la ligne liquide et facile à la soupape d'arrêt de lubricate.normal, à l'admission et au débouché sur une ligne droite, mais l'admission du type robinet d'arrêt sphérique et débouché d'angle du type robinet d'arrêt sphérique d'angle sont perpendiculaire entre eux, ainsi le coefficient de résistance de fluide pour le robinet d'arrêt sphérique d'angle est plus haut que les robinets d'arrêt sphériques conventionnels. ainsi le type robinet d'arrêt sphérique d'angle peut dessus utilisé pour l'installation verticale.

Les robinets d'arrêt sphériques d'angle sont généralement - disponibles avec le type disque de prise et giflent le type disque, ils sont également la pièce forgéee, ainsi elle est très forte, le disque peut tourner autour de lui-même, ainsi il aucun besoin de tige ne tournent simultanément, quand les travailleurs ouvrent et ferment la valve (rotatoire la tige), que cette cette conception de structure s'assure qu'il n'est pas facile porter le disque. ce qui est conçu pour donner à fuite l'allocation des places serrée sur une longue période de dans la vie établie d'usage. l'anneau de siège du robinet d'arrêt sphérique est type remplaçable, l'anneau fileté de siège qui a le grand secteur de chandelle qui est pour l'allocation des places suffisante. Deux fentes de no. sont fournies sur l'anneau de siège du corps, qui est pour le retrait facile pour entretenir au site. Le type soudé anneau de siège et anneau intégral de siège sont également disponible dans le robinet d'arrêt sphérique. toutes les tiges sont faites à partir de l'une seule pièce solide construction.they également forgent, le buisson de joug du robinet d'arrêt sphérique ont un long engagement de fil pour l'alignement précis de tige. La gamme standard du robinet d'arrêt sphérique de notre société dans les tailles jusqu'à de 12 (300mm)

Norme de conception selon : BS1873, ASME B16.34, GB/T 12235, DIN3356

Généralement, l'ascenseur du disque est juste 1/4 du port de siège de valve, assurant une ouverture courte et une heure exacte.

Seulement un visage de scellage est conçu sur le corps de valve et le disque de valve,

Pour les valves de grande taille sera conçu avec le disque principal et l'écoulement à disque et et moyen vice à partir du disque haut vers le bas au disque.

Pleine surface d'étanchéité de siège de recouvrement de stellite

Bon pour le processus de fabrication et facile pour maintenir.

La valve est conçue comme structure de cachetage de siège arrière.

Employez le type flexible et tissé emballage de collaboration de graphite ou l'emballage de PTFE (type de V).
